BDZ-1B低周率繼電器_BDZ-1B繼電器_接線圖

差動、重合閘、絕緣監視及其他繼電器系列
  • BDZ-1B型低周率繼電器概述


    BDZ-1B繼電器在低周減裁線路中,作為反應頻率降低的靈敏元件。



    BDZ-1B型低周率繼電器結構特點


    BDZ-1B為品體管式, LC串聯諧振檢測原理。殼體結構采用JK2(凸出式后接線)、 JKF2Q(凸出式前接線)標準組件.訂貨時須指明。

  • BDZ-1B型低周率繼電器主要技術數據


    BDZ-1B低頻率繼電器主要技術數據見表。

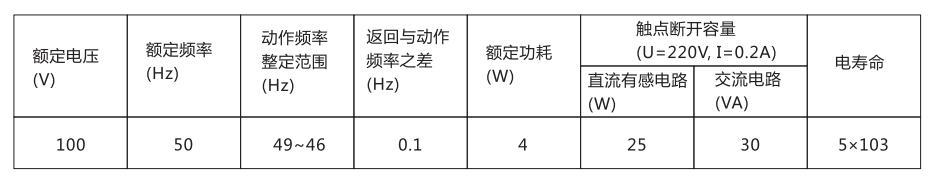

    BDZ-1B低頻率繼電器主要技術數據


  • BDZ-1B型低周率繼電器內部接線圖及外引接線圖


    BDZ-1B低頻率繼電器內部接線見圖 。

    BDZ-1B低頻率繼電器內部接線


    BDZ-1B型低周率繼電器外形及開孔尺寸


    BDZ-1B外形及開孔尺寸
