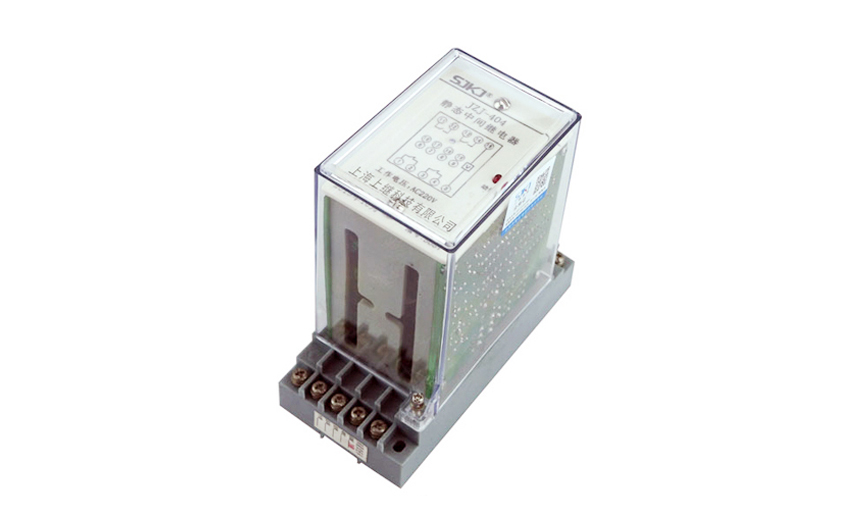

JZJ-404靜態中間繼電器采用集成電路原理構成,具有良好的抗振動,適用于各種電力繼電保護和自動控制裝置中,以增加保護和控制回路的觸點容量和觸點數量。

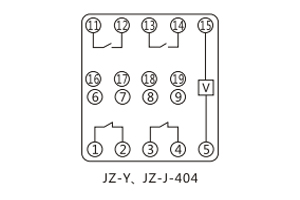

一、JZJ-404中間繼電器的接線圖

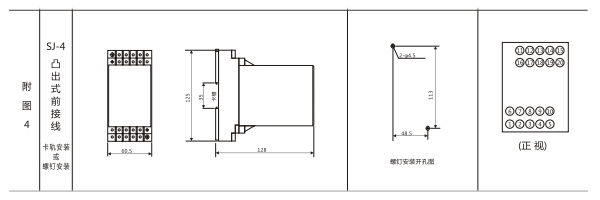

二、JZJ-404中間繼電器的開孔尺寸

三、JZJ-404中間繼電器的技術參數

1  環境基準條件

環境溫度: 20°C±2°C

相對濕度:45%~74%

大氣壓力:80Kpa~106Kpa

2  正常使用條件

環境溫度:-25°C~+40°C

環境相對濕度:不大于90%

大氣壓力:80Kpa~110Kpa

存儲和運輸過程中的極限溫度: -25°C~75°C

使用地點的海拔高度:不高于2500米

使用環境的周圍介質無爆炸危險品;不含有腐蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下。

3  繼電器額定值  額定電壓值:48V, 110V, 220V, AC, DC, 380VAC。

4  觸點容量  在電壓不大于250V,功率因數cosΦ為1.0的交流電路中,可分斷10A。

直流:普通型:接通DC220V, 10A;斷開DC220V,τ=5mS, 50W負載。

B型:接通DC220V, 10A;斷開DC250V, τ=5mS, 500W大容量角空點,極限容量為1500W。

5  保持值  0.7 ~ 1.2倍額定電壓   JZ-系列快速中間繼電器動作時間和返回時間不大于15mS。

6  功耗  在額定電壓下不大于6W。

7  絕線電阻  用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ。

8  絕緣電壓  各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,歷時一份鐘試驗,無擊穿。

9   電壽命  A型: DC250V回路,切斷電流,τ=5mS, 50W, 10?次以上;

B型: DC250V回路,切斷電流τ=5mS, 500W, 104次以上; 1500W, 103次。

10  機械壽命  觸點無負荷300萬次以上。

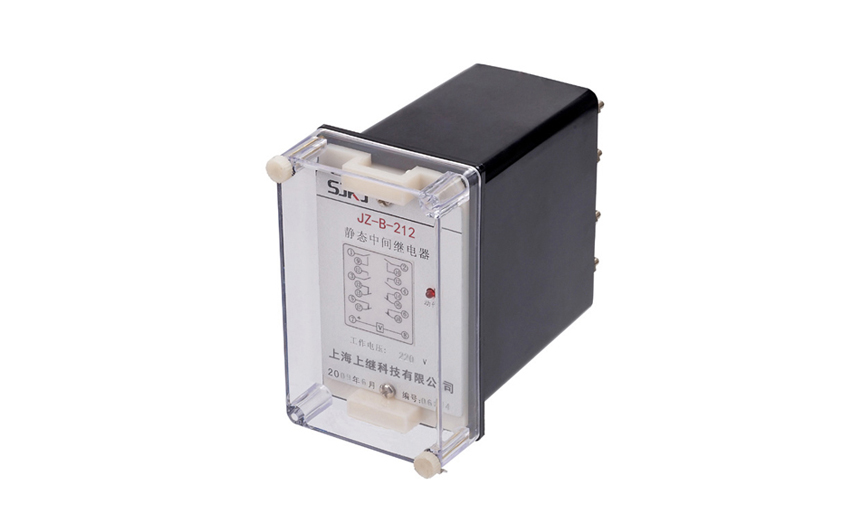

JZ-B-213靜態防跳中間繼電器用于電力系繼電保護和自動控制裝置中 , 增加保護和控制回路觸點數量和觸點容量。JZ-B靜態防跳中間繼電器采用集成電器原理機構客服了電磁繼電器的觸點調節困難間題,具有可靠性高,抗振性強等優點。

一、JZ-B-213中間繼電器的技術參數

1.動作值、保持值

a)動作電壓一般為50%額定電壓值;動作電流為50%額定電流值

b)具有電流保持繞組的繼電器保持電流為50%額定電流, 具有電壓保持繞組的繼電器保持電壓為50%額定電壓。

c)返回值  額定值的50%

2.功率消耗  電壓繞組<1.2W  電流繞組<2W  輔助電源<3W

3.熱穩定性  環境溫度+40°C時

a)電壓繞組長期承受110%額定電壓溫升不超過65°C

b)電流繞組能長時l間承受三倍額定電流。

4.絕緣電阻  繼電器電路與導磁體之間、在電氣上無聯系的各電路之間,用開路電壓為500V的測試儀測定其絕緣電阻值應不小于300MΩ。

5.介質強度  繼電器電路與導磁體之間及電氣上無聯系的各電路之間能耐受交流50Hz、電壓2000V,歷時1min。繼電器線圈繞組間能耐受交流50Hz、 電壓500V歷時1min。

6.壽命  電壽命>105次     機械壽命>106次。

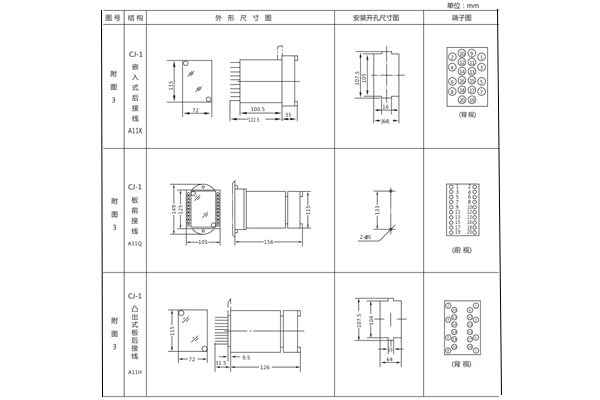

二、JZ-B-213中間繼電器的開孔尺寸

該裝置采用CJ-1殼體，如圖所示

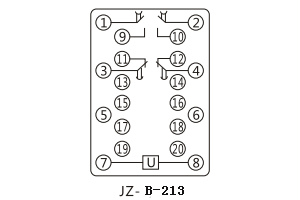

三、JZ-B-213中間繼電器的接線圖
