SSJ-31A型靜態時間繼電器產品構成及工作原理-上海上繼科技有限公司

一、產品構成：

SSJ-31A型靜態繼電器延時精度遠高于DS型電磁式時間繼電器，能滿足電力系統繼電保護中縮短保護時間極差的要求，是目前時間繼電器***的跟新換代產品。該繼電器外形結構和內部接線、工作方式、整定范圍與DS系列時間繼電器想通，僅整定方式不同，撥碼開關的三維數乘以0.01s或0.1s時間時基即為整定時間，改變整定值無需進行校驗。

2、本繼電器為延時型數字繼電器，由進口CMOS集成電路構成，繼電器由振蕩器、分頻器和三極脈沖計數器組成，通過BCD撥碼開關整定延時值。

3、繼電器通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作、同時晶振起振，產生時鐘脈沖，經分頻后由計數器記脈沖數，當所記脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時，由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格負荷整定值，具有極高的精度。

4、繼電器的雙延時回路延時相對獨立，并各自驅動一個執行繼電器，所以兩個執行繼電器的動合觸點按延時長短，可作為繼電器的中止和滑動觸點使用，但滑動觸點閉合后，其閉合狀態一直保存到繼電器失電返回為止，如用戶需滑動觸點閉合一定時間后立即返回，訂貨時需特別注明，并提出滑動觸點的閉合持續時間。

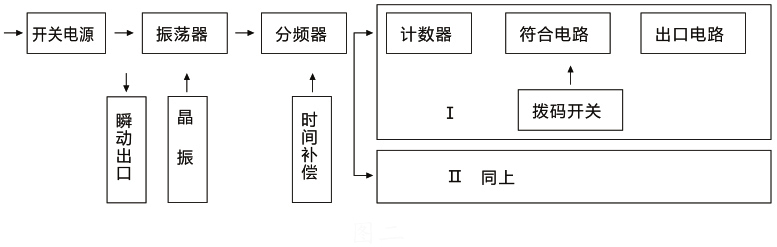

二、工作原理：
